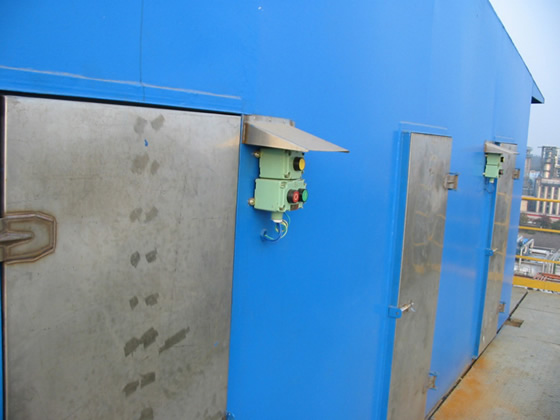

KLA16型空气过滤器
- 分类:产品展示
- 来源:九江市飞达机械设备制造有限公司
- 发布时间:2023-04-22 17:45:22
- 访问量:6252
大型轴流式压缩机对除尘要求较高,为了保证进入 压缩机的空气干净,其含尘浓度及粒度满足规定要求,必须在轴流式主风机入口安装一台空气过滤器。大型轴流式主风机进口流量大(一般在1000m3n/min以上),要求空气过滤器的过滤面积大,除尘效率高,具有保护功能。
一、空气过滤器工作原理及结构图
KLA16型空气过滤器主要由百叶窗和除尘系统组成,百叶窗的主要作用是将空气中的大颗粒灰尘通过惯性的作用除去,灰尘由底部的通风机抽吸排除过滤器;卷绕式滤尘器主要是由滤料、滤料缠绕系统及自动控制部分组成,经过一级除尘的气体通过滤料,使尘粒被疏密相间的滤料所吸附,使通过的气体变成洁净的空气,当滤料积灰增多达到一定的阻力时装在滤料前、后的差压检测器动作,使滤料卷绕系统动作,更新滤料,当差压降低后,停止传动,更新滤料工作完毕,又可进行过滤,其结构如下:

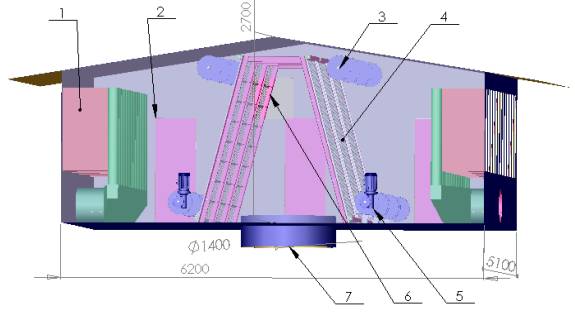

1、 进风口 2、检修门 3、滤布卷筒 4、过滤帘 5、卷帘器 6、负压门 7、出风口 催化风机过滤器结构图
导风口外设有过滤网,能够阻挡空气中大颗粒杂物;空气经过导风口时,空气中的粗粒随惯性直接进入导灰管,经粗滤风机排出,初滤过的空气在导风板的引导下,尽可能均(jun1)匀地分布在过滤帘上,滤布卷筒用于储存和释放干净的过滤棉,卷帘器可根据风阻大小自动回收堵塞后的过滤棉;当卷帘器失灵时,负压门会自动开启,过滤器外壳采用锥体结构,可加大导风口和过滤帘面积,出风口垂直于过滤帘设置,减少了空气流通阻力,气流在经过过滤帘时分布更为均匀。

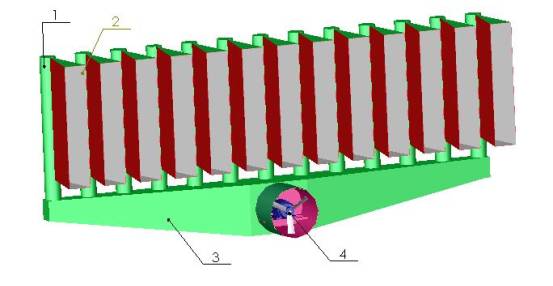

1.导风管 2、导风口 3、集风管 4、排风机 进风口
过滤器设计在以下三个主要方面较大的改进:
(1)通过增加了进风口数量、增大过滤帘面积,使过滤器风阻减小。加大了正压室空间,增大了导风口至过滤帘的距离,使空气经过过滤帘时风压更加均(jun1)匀;加大过滤帘数量,提高了卷帘机的工作效率。
(2)将卷帘机设置正压室,在维护卷帘机、过滤帘和更换机械零件时,灰尘被过滤帘阻隔,避免灰尘被直接吸入进风口。

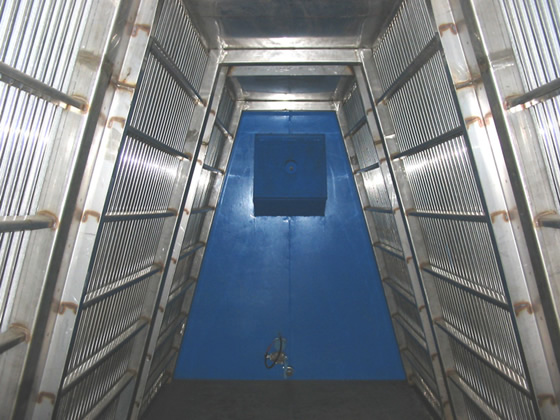

(3)卷帘机隔栅结构的改造和使用304不锈钢材料,使卷帘机的使用寿命得到了延长。如下图所示,隔栅全部采用不锈钢圆管制作,提高了结构整体强度,减少了过滤帘的运动阻力,减少了驱动功率。

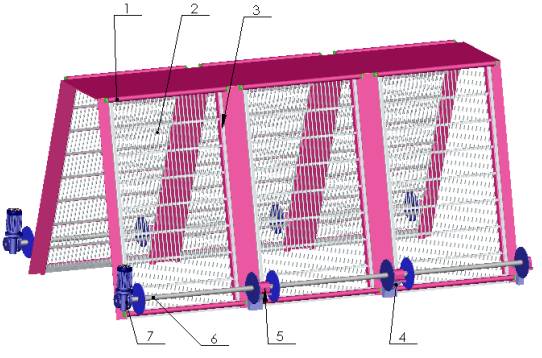

1. 改向辊 2.不锈钢隔栅 3.不锈钢挡风条 4.双向调节支架 5. 滚动轴承座 6.驱动卷帘器 7.涡轮蜗杆减速器 隔栅、卷帘机
卷帘机驱动装置采用带自锁性能的蜗轮蜗杆减速器,当设备失效或停机时,卷帘机不至于反转,过滤布不易松散;支撑采用滚动轴承结构支撑,减少了阻力且轴不易卡死;改向托辊也采用滚动轴承结构,减少了运动阻力;支撑座底部设置了可调支架,确保整套装置的同轴度,卷闸盘采用了快速拆卸装置,便于工人操作,降低了劳动强度。
三、 电控部分设置及工作原理
过滤器的风阻控制是通过压差计,对正、负压室的压差,检测来控制蜗轮蜗杆减速器,更新过滤帘,减小过滤器阻力,并可在电控室直接观察到负压值(阻力值),上下限可直接手工设定。
过滤器投入使用时,进风口的排尘风机开始工作,对过滤器进行初滤,当压差计检测到负压室的负压大于-300Pa时,卷帘器的涡轮蜗杆减速器自动启动,把堵塞的帘布卷入卷帘器,随即拉出干净的帘布后,当压差计检测到负压室的负压小于-250Pa时,卷帘器的涡轮蜗杆减速器自动停止,卷帘器将停止卷动,以保证过滤器正常工作。每台电机都配有短路保护装置和过载保护装置。
